6 محور يستخدم لحام روبوت ماج Tig Mig لحام روبوت مع DM350 مصدر لحام
تفاصيل المنتج:
| مكان المنشأ: | شنغهاي، الصين |
| اسم العلامة التجارية: | OTC |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | روبوت لحام بالقوس FD-V8 6 محاور روبوت لحام ماج تيج ميج لـ OTC مع حزمة مصدر لحام DM350 مع صندوق مواد |
| القدرة على العرض: | 20 مجموعة / مجموعات شهريا |
|
معلومات تفصيلية |
|||
| حالة: | جديد | نوع الآلة: | روبوت اللحام |
|---|---|---|---|
| الصناعات المعمول بها: | الفنادق ، محلات الملابس ، محلات مواد البناء ، محلات تصليح الآلات ، مصنع التصنيع ، مصنع الأغذية والمش | موقع صالة العرض: | لا أحد |
| التفتيش الصادر بالفيديو: | قدمت | تقرير اختبار الآلات: | قدمت |
| نوع التسويق: | منتج عادي | ضمان المكونات الأساسية: | سنة واحدة |
| المكونات الأساسية: | PLC ، وعاء الضغط ، العتاد | ضمان: | سنة واحدة |
| نقاط البيع الرئيسية: | العلامة التجارية الشهيرة PLC | الوزن (كجم): | 321 |
| الجهد االكهربى: | 200-600 فولت | تيار: | 40 |
| دورة العمل المقدرة: | 60٪ | إستعمال: | اللحام ، للحام |
| يتم توفير خدمة ما بعد البيع: | FD-V8 6 محور ذراع روبوت لحام r OTC | يكتب: | إنسان آلي |
| نموذج: | FD-V8 | تصل: | 3508 ملم |
| الحمولة: | 4 كجم | تكرار الموقف RP (مم): | 0.08 |
| المحاور: | 7 | اسم المنتج: | روبوت اللحام OTC |
| وزن: | 321 كجم | ميناء: | شنغهاي |
| تسليط الضوء: | 6 محاور مستعملة لحام روبوت ماج تيج,روبوت لحام قوس مستعمل خارج المقصورة,4 كجم حمولة مستعملة روبوت لحام |
||
منتوج وصف

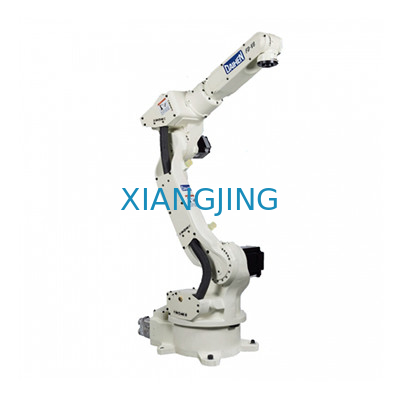

روبوت لحام القوس المستخدم FD-V8 6 محور ماج تيج ميج روبوت لحام لـ OTC مع مصدر لحام DM350
ميزة:
- نظرًا لسرعات الصناعة الأسرع ، يتم تقليل أوقات الدورات.
- أنحف أسفل الذراع ونصف قطر الدوران المنخفض
- تجنب التداخل مع الرقصات أو قطع العمل.
- يتم أيضًا بناء جميع الكابلات المطلوبة للحام بالتغذية المتزامنة في الجزء السفلي من الذراع.
| تخصيص | قيمة |
|---|---|
| عدد المحاور | 6 |
| قدرة الحمولة القصوى | 8 كجم |
| التكرار الموضعي | ± 0.08 ملم |
| قدرة القيادة | 3016 وات |
| نطاق العمل ، الذراع ، J1 (الدوران) | ± 170 درجة (± 50 درجة) |
| نطاق العمل ، الذراع ، J2 (الذراع السفلي) | - 155 درجة إلى + 90 درجة |
| نطاق العمل ، الذراع ، J3 (الذراع العلوي) | - 170 درجة إلى + 190 درجة |
| نطاق العمل ، المعصم ، J4 (تأرجح) | ± 180 درجة |
| نطاق العمل ، المعصم ، J5 (الانحناء) | - من 50 درجة إلى + 230 درجة |
| نطاق العمل ، المعصم ، J6 (تويست) | ± 360 درجة |
| السرعة القصوى ، الذراع ، J1 (الدوران) | 4.19 راديان / ثانية (240 درجة / ثانية) (3.32 راديان / ثانية (190 درجة / ثانية) |
| السرعة القصوى ، الذراع ، J2 (الذراع السفلي) | 4.19 راديان / ثانية (240 درجة / ثانية) |
| السرعة القصوى ، الذراع ، J3 (الذراع العلوي) | 4.01 راديان / ثانية (230 درجة / ثانية) |
| السرعة القصوى ، المعصم ، J4 (تأرجح) | 7.50 راديان / ثانية (430 درجة / ثانية) |
| السرعة القصوى ، المعصم ، J5 (ثني) | 7.50 راديان / ثانية (430 درجة / ثانية) |
| السرعة القصوى ، المعصم ، J6 (تويست) | 11.00 راديان / ثانية (630 درجة / ثانية) |
| حمل المعصم ، اللحظة المسموح بها ، J4 (تأرجح) | 17.6 نيوتن * م |
| حمل المعصم ، اللحظة المسموح بها ، J5 (الانحناء) | 17.6 نيوتن * م |
| حمل المعصم ، اللحظة المسموح بها ، J6 (تويست) | 7.8 N * م |
| حمل المعصم ، لحظة القصور الذاتي المسموح بها ، J4 (التأرجح) | 0.43 كجم * م² |
| حمل المعصم ، لحظة القصور الذاتي المسموح بها ، J5 (الانحناء) | 0.43 كجم * م² |
| حمل المعصم ، لحظة القصور الذاتي المسموح بها ، J6 (الالتواء) | 0.09 كجم * م² |
| منطقة مستعرضة عملية الذراع | 3.11 متر مربع × 340 درجة |
| الظروف المحيطة | 0 ~ 45 درجة مئوية ، 20 ~ 80٪ رطوبة نسبية (بدون تكاثف) |
| كتلة | 140 كجم |
| قدرة الحمولة الصافية للذراع العلوي | 10 كجم |
| نوع التثبيت | الأرضية / السقف / الجدار |
| لون الطلاء | أبيض (ترميز مونسيل 10GY 9/1) |
يعتبر الروبوت FD-V8 ذو 6 محاور مناسبًا للحام القوسي و TIG ، وقطع بلازما الهواء وتطبيقات معالجة المواد.
مناور روبوت
• يقدم نطاق عمل واسع مع ذراع مفصلية مستقلة
• اتصال رقمي سلس مع جميع إمدادات الطاقة لحام العلامة التجارية OTC DAIHEN
• التحكم المحسن في تقييد الاهتزاز يوفر حركة روبوتية سلسة
• مستشعر الصدمات الميكانيكي المدمج للحام القوسي
• تقنية مصدر واحد - يتم تصنيع جميع المكونات بواسطة OTC Daihen
• تصميم متعدد الاستخدامات يدعم العديد من التطبيقات
FD11 روبوت تحكم
• بنية مفتوحة قائمة على نظام التشغيل Windows XP
• سعة ذاكرة كبيرة و 40 إشارة دخل / 40 إشارة تحكم في الإخراج
• وظائف PLC المتقدمة تسمح بتحرير مخطط السلم مباشرة من خلال قلادة التدريس
• إمكانيات الشبكة - تتصل باتصالات Ethernet و DeviceNet و PROFIBUS (قد تتطلب أجهزة إضافية)
نوط التدريس
• تساعد شاشات الأيقونة في التدريس السريع والسهل
• شاشة ملونة 640 × 480 VGA مع إضاءة خلفية LED 65536 شاشة ملونة
• مفتاح تمكين 3 مواضع يوفر أمانًا متزايدًا
• تتيح وظيفة الشاشات المتعددة للمستخدم عرض ما يصل إلى 4 شاشات في وقت واحد
• وظيفة المساعدة التي تظهر على الشاشة مع كتيبات التعليمات الكاملة
• شاشة تعمل باللمس قياسية مع عملية قرص مضغوط
