تستخدم OTC Welding Robot FD-B4S 7 Axis Robot Arm DM350 Tig Welding Machines
تفاصيل المنتج:
| مكان المنشأ: | شنغهاي، الصين |
| اسم العلامة التجارية: | OTC |
| إصدار الشهادات: | CE |
| رقم الموديل: | FD-B4S |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | $25,000.00/sets 1-9 sets |
| تفاصيل التغليف: | كرتون ودن أو تلبية متطلبات العملاء |
| وقت التسليم: | 6-8 أسابيع |
| القدرة على العرض: | 20 مجموعة / مجموعات شهريا |
|
معلومات تفصيلية |
|||
| ضمان: | سنة واحدة | دعم مخصص: | OEM |
|---|---|---|---|
| يكتب: | شعلة اللحام ، روبوت | إستعمال: | للحام |
| نموذج: | FD-B4S | تصل: | 1.4 م |
| الحمولة: | 4 كجم | تكرار الموقف RP (مم): | 0.08 |
| المحاور: | 7 | اسم المنتج: | روبوت اللحام OTC |
| نوع الآلة: | روبوت اللحام | وزن: | 189 كجم |
| تسليط الضوء: | OTC مستعملة Welding Robot FD-B4S,FD-B4S ذراع روبوت ذو 7 محاور,آلات لحام DM350 |
||
منتوج وصف

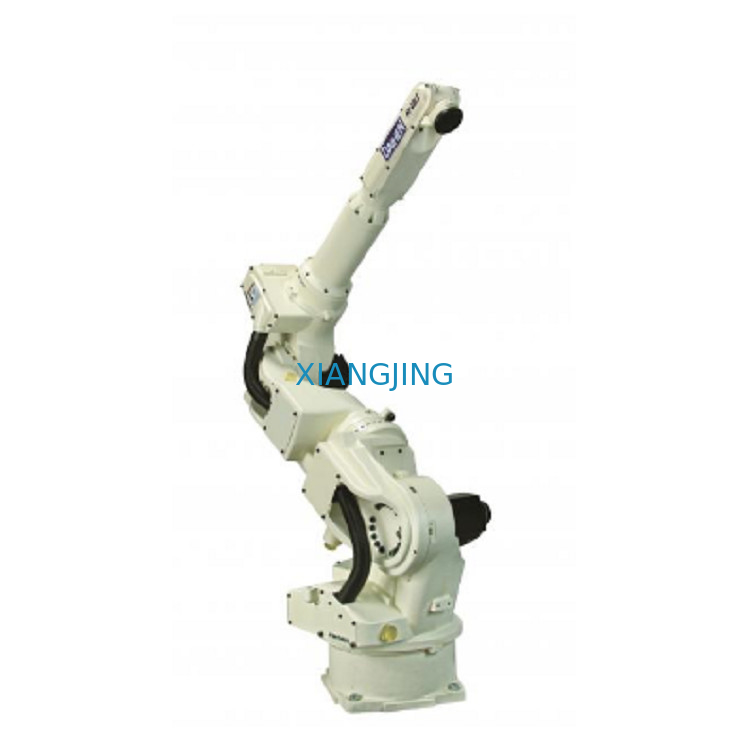

روبوت اللحام FD-B4S 7 محور ذراع روبوت ومشاعل لحام لـ OTC مع آلات لحام tig DM350 للبيع
| تخصيص | قيمة |
|---|---|
| عدد المحاور | 7 |
| قدرة الحمولة القصوى | 4 كجم |
| التكرار الموضعي | +/- 0.08 ملم (الملاحظة 1) |
| الوصول الأفقي | 1435 ملم |
| الوصول العمودي | 2446 ملم |
| قدرة القيادة | 3550 واط |
| نطاق العمل ، الذراع ، J1 (الدوران) | +/- 170 درجة |
| نطاق العمل ، الذراع ، J2 (الذراع السفلي) | -145 درجة ~ + 70 درجة |
| نطاق العمل ، الذراع ، J3 (الذراع العلوي) | -170 درجة ~ + 142.6 درجة |
| نطاق العمل ، المعصم ، J4 (تأرجح) | +/- 155 درجة |
| نطاق العمل ، المعصم ، J5 (الانحناء) | -45 درجة ~ + 225 درجة (الملاحظة 2) |
| نطاق العمل ، المعصم ، J6 (تويست) | +/- 205 درجة (الملاحظة 2) |
| السرعة القصوى ، الذراع ، J1 (الدوران) | 3.66 راديان / ثانية {210 درجة / ثانية} |
| السرعة القصوى ، الذراع ، J2 (الذراع السفلي) | 3.66 راديان / ثانية {210 درجة / ثانية} |
| السرعة القصوى ، الذراع ، J3 (الذراع العلوي) | 3.66 راديان / ثانية {210 درجة / ثانية} |
| السرعة القصوى ، المعصم ، J4 (تأرجح) | 7.33 راديان / ثانية {420 درجة / ثانية} |
| السرعة القصوى ، المعصم ، J5 (ثني) | 7.33 راديان / ثانية {420 درجة / ثانية} |
| السرعة القصوى ، المعصم ، J6 (تويست) | 10.5 راديان / ثانية {600 درجة / ثانية} |
| حمل المعصم ، اللحظة المسموح بها ، J4 (تأرجح) | 10.1 نيوتن * م |
| حمل المعصم ، اللحظة المسموح بها ، J5 (الانحناء) | 10.1 نيوتن * م |
| حمل المعصم ، اللحظة المسموح بها ، J6 (تويست) | 2.94 نيوتن * م |
| حمل المعصم ، لحظة القصور الذاتي المسموح بها ، J4 (التأرجح) | 0.38 كجم * م @ 2 |
| حمل المعصم ، لحظة القصور الذاتي المسموح بها ، J5 (الانحناء) | 0.38 كجم * م ^ 2 |
| حمل المعصم ، لحظة القصور الذاتي المسموح بها ، J6 (الالتواء) | 0.03 كجم * م ^ 2 |
| منطقة مستعرضة عملية الذراع | 2.57 م ^ 2 × 340 درجة |
| الظروف البيئية | 0 ~ 45 درجة مئوية ، 20 ~ 80٪ رطوبة نسبية (بدون تكاثف) |
| كتلة | 189 كجم |
| قدرة الحمولة الصافية للذراع العلوي | 10 كجم (الملاحظة 3) |
| نوع التثبيت | نوع الأرضية |
| لون الطلاء | أبيض (مونسيل 10GY9 / 1) |
إن روبوت اللحام القوسي FD-B4S ، ذو 7 محاور ، والذراع ، مثالي للمساحات الضيقة قصيرة ومتوسطة المدى مع مناطق اللحام المزدحمة.ينتج عن تصميم الذراع من خلال مناور رفيع بدون كابلات أو قنوات خارجية لإعاقة الحركة أو التعطيل في المناطق المزدحمة أو التي يصعب الوصول إليها.
مناور روبوت لحام القوس
• يتيح دوران المحور السابع إمكانية تجنب التداخل دون تغيير موضع و / أو اتجاه أداة نهاية الذراع
• يحافظ على الزاوية والموقف الأمثل لأداة نهاية الذراع في جميع الأوقات ، مما يؤدي إلى تحسين جودة اللحام وسهولة البرمجة
• يقدم نطاق عمل واسع مع ذراع مفصلية مستقلة
• اتصال رقمي سلس مع جميع إمدادات الطاقة لحام العلامة التجارية OTC DAIHEN
• التحكم المحسن في تقييد الاهتزاز يوفر حركة روبوتية سلسة
• مستشعر صدمة ميكانيكي مدمج
• تقنية مصدر واحد - يتم تصنيع جميع المكونات بواسطة OTC Daihen.
• تصميم متعدد الاستخدامات يدعم معظم تطبيقات اللحام
FD11 روبوت تحكم
• بنية مفتوحة قائمة على نظام التشغيل Windows XP
• سعة ذاكرة كبيرة و 40 إشارة دخل / 40 إشارة تحكم في الإخراج
• وظائف PLC المتقدمة تسمح بتحرير مخطط السلم مباشرة من خلال قلادة التدريس
• إمكانيات الشبكة - تتصل باتصالات Ethernet و DeviceNet و PROFIBUS (قد تتطلب أجهزة إضافية)
نوط التدريس
• تساعد شاشات الأيقونة في التدريس السريع والسهل
• شاشة ملونة 640 × 480 VGA مع إضاءة خلفية LED 65536 شاشة ملونة
• مفتاح تمكين 3 مواضع يوفر أمانًا متزايدًا
• تتيح وظيفة الشاشات المتعددة للمستخدم عرض ما يصل إلى 4 شاشات في وقت واحد
• وظيفة المساعدة التي تظهر على الشاشة مع كتيبات التعليمات الكاملة
• شاشة تعمل باللمس قياسية مع عملية قرص مضغوط
